产品介绍

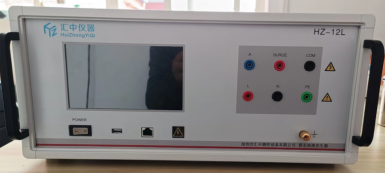

HZ-12L雷击浪涌发生器
1、测试目的
雷击浪涌是模拟设备在不同环境与安装条件下可能遭受的电力系统开关瞬态干扰、雷电瞬态干扰。
当设备的电源线、输入/输出线，以及通信线路在遭受到雷击浪涌干扰时, 本测试可为产生雷击浪涌时的抗干扰能力建立一个共同依据。
2、应用领域
þ 民用设备（白色家电、AV设备等）
þ 工业设备（工业机械、控制设备、办公设备、医疗器械、游戏设备、测试设备等）
þ 车载设备（导航、空调、音频等）
þ 电子部件（控制电路板及电路板上的电子部件等）
þ 通信设备（电源线、传送线路等）
þ 照明器具（日光灯的闪变试验等）
3、符合标准
ü IEC61000-4-5
ü EN61000-4-5
ü GB/T17626.5
ü 相关产品标准及企业标准
4、1.2/50μs组合波发生器

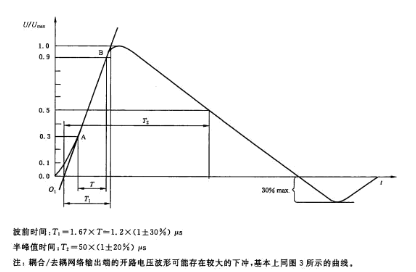

浪涌电压（1.2/50μs）

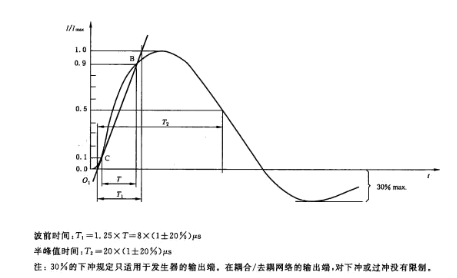

浪涌电流（8/20μs）
设备简介
1、技术特点
1）完全符合IEC61000-4-5、EN61000-4-5以及GB/T17626.5的最新标准;
2）提供高达6.6kV的脉冲试验电压;
3）软件内置了IEC标准所规定的等级模式、用户自定义模式，可随时调用，并具备电压等级、正负极性、相位角及耦合方式自动切换功能，实现一键完成所有测试步骤;
4）第三代高频放电开关，精度高，相位准，复现性好;
5）高精度高压源，配合软件控制，实现全范围高精度波形输出;
6）内置单相三线耦合去耦网络;
2、主要技术参数
产品型号 | HZ-12L |
浪涌波形 | 1.2/50μs组合波 |
输出浪涌电压 | 开路电压：0.5～6.6kV±10% |
输出浪涌电流 | 短路电流：0.25～3.3kA±10% |
极性 | 正、负、正负自动交替 |
触发方式 | 自动/手动 |
输出阻抗 | 2ohm（源输出）/12ohm（共模）/2ohm（差模） |
用户自定义工作模式 | 各种参数均可设置及保存，最终实现电压等级、耦合方式、正负极性及相位角自动渐变的功能 |
浪涌间隔时间 | 20s~9999s（其中20秒为仪器固有的充电时间） |
单次设定浪涌触发次数 | 1~9999 |
相位注入方式 | 异步/同步:0°～ 359°（1°步进） |
受试设备电源容量 | 单相三线输出： AC220V/20A 50/60Hz DC400V/10A; |
耦合方式 | 共模(12ohm+9μF) 差模(2ohm+18μF) |
设备尺寸 | 19”/4U |
