IEC62368-1标准铝环铝片钢盘 IEC62368-1图49标准铝片 IEC62368-1图48标准铝环 IEC62368-1图47标准钢盘钢片
IEC62368-1 图49 Aluminium Foil 标准铝片是深圳市汇中测控设备有限公司根据标准IEC62368-1图49设计制作而成的，用于测试无线充电的配套测试的标准治具。
IEC 62368-1 图48 Aluminium Ring 铝环是深圳市汇中测控设备有限公司根据标准IEC 62368-1 图48设计制作而成的，用于测试无线充电的配套测试标准治具。
IEC 62368-1 图47 Steel Disc 标准钢盘是深圳市汇中测控设备有限公司根据标准IEC62368-1图47设计制作而成的，用于测试无线充电的配套测试治具。
无线功率发射器金属异物
Metal foreign body of wireless power transmitter（Steel disc、Aluminium ring、Aluminium foil）
IEC62368-1第9.6章节及图47、图48、图49、GB4943.1-2022第9.6章节及图47、图48、图49
一、简介：
本金属异物根据 IEC62368-1第9.6章节及图47、图48、图49要求设计制做；
用于近场无线功率传输的无线功率发射器可以加热可能放置在发射器附近或放置在该发射器上的金属异物，为了避免由于金属异物的高温产生灼伤，对发射器使用本金属异物进行测试。
试验时把无线功率发射器置于室内，将钢盘、铝环、铝箔每一种异物直接放置在发射器上进行一次试验，每次试验有四个周期：
- 没有接收器，异物直接接触发射器；和
- 接收器与异物直接接触；和
- 接收器距离异物2mm放置；和
- 接收器距离异物5mm放置；
发射器以最大发射功率工作。
注：试验并不是要测试接收器的温度，因此可以使用能够从无线功率发射器提取最大功率的任何兼容接收器，并用不需要监测接收器的温度。
在每个周期中，异物可以在发射器上移动，以便找到能产生最高温度的位置。
试验中，异物的温度不应超过70℃。
二、主要技术参数：

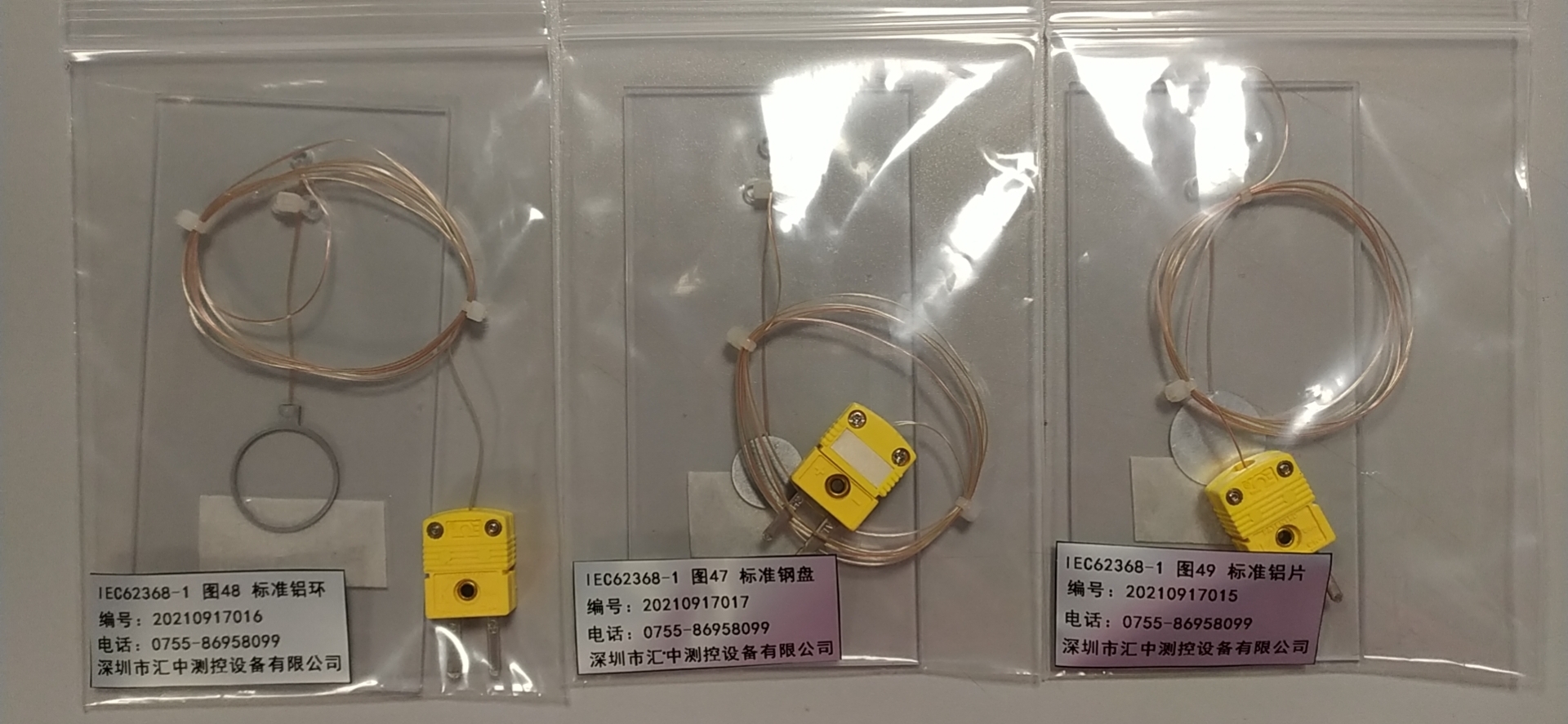

2.1、一套包含3种款式：钢盘，铝环、铝箔；
2.2、钢盘直径：Ø15mm；
2.3、钢盘厚度：1mm；
2.4、铝环外径：Ø22mm；
2.5、铝环内径：Ø20mm；
2.6、铝环厚度：1mm；
2.7、铝箔直径：Ø20mm；
2.8、铝箔厚度：0.1mm；
2.9、备注：配置有K型热电偶、热电偶插头及金属异物固定用底板（2mm与3mm）。
