HZ-G114插销弯折试验装置

产品介绍

HZ-G114插销弯折试验装置

一、设备概述：适用于带绝缘护套的插销进行弯折的测试，以检查产品的承受弯曲应力后的刚度和机械强度试验。

二、符合标准：按照GB1002-2024中5.3章节及图26要求。

三、技术参数：

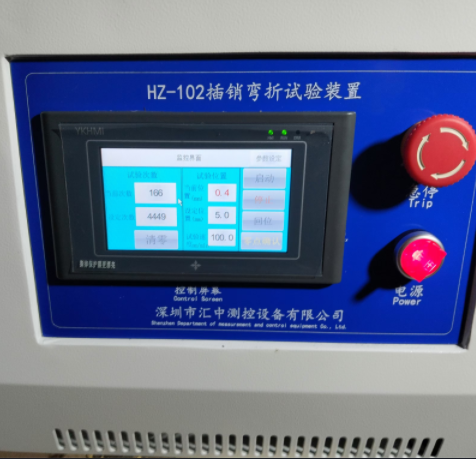

1、控制方式：PLC控制，4寸真彩触摸屏人机界面智能操作；

2、测试工位：1工位；

3、框架结构：采用冷轧钢钢板折弯后做为骨架，喷塑工艺，上下式结构，下部控制系统，上部试验部分；

4、安装夹具：V型上下自锁紧夹具；

5、测试驱动：步进减速电机作为弯曲主动力；

6、施力位置：手动调节，施力位置距离插合面14mm，最大可调25mm；

7、弯折行程：0-15mm，触摸屏可设置；

8、弯折速度：0-75mm/s,触摸屏可设置；

9、试验次数：0-999999次，触摸屏可设置；
