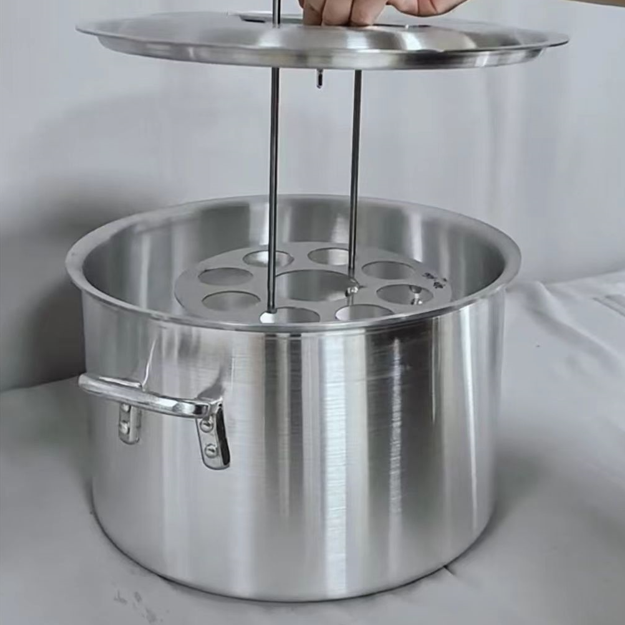

HZ-C03N GB35848-2024商用燃气燃烧器具平头炉试验平底锅

商用燃气燃烧器具平头炉燃烧试验平底锅简介：

汇中仪器生产销售的平头炉燃烧试验平底锅是根据GB35848-2024《商用燃气燃烧器具》第6.14.6章节及表10和图2有关标准要求制作。主要用于考核评定商用平头炉类热效率试验的测试用锅具。

技术要求：

1.锅体与锅盖：材料铝质（A3003合金铝），本色。

2.搅拌器：

搅拌器结构见图8，规格按表8执行，取样器材质用Φ12x1 紫铜管或不锈钢管。试验时保证搅拌均匀。

搅拌片用1mm厚的不锈钢板或镀锌板。拉手用φ6的镀锌钢丝。

3.相关参数尺寸及图示：

平头炉燃烧试验所需平底锅的特征

试验用锅	单位	锅的尺寸/mm												公差
		24	27	30	33	36	39	42	45	48	51	54	60	±2%
直径d	mm	240	270	300	330	360	390	420	450	480	510	540	600	±2%
高度H	mm	170	180	200	210	230	240	275	295	320	350	380	400	±2%
锅重M2	kg	1.8	2.1	2.7	3.2	4.0	4.5	5.7	6.8	8.2	9.0	11.0	12.5	±2%
备注：锅与盖是同A003合金铝制造的，铝合金本色
