GB40876商用电磁灶能效标准锅

产品介绍

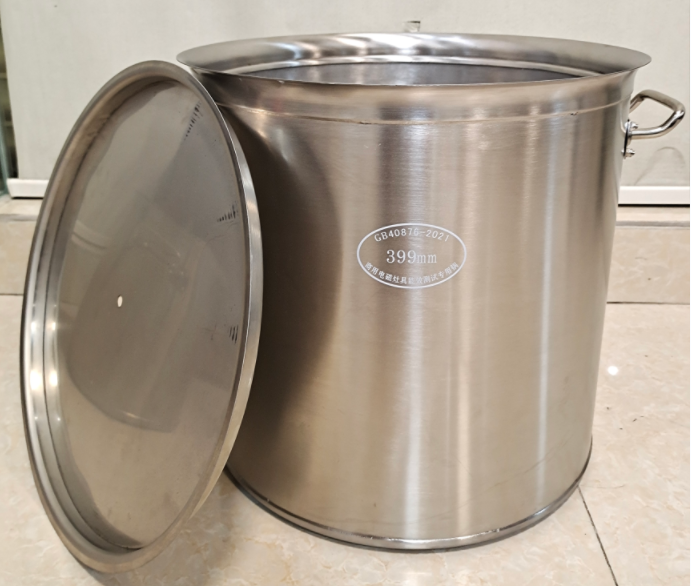

HZ-C03S  GB40876-2021 商用电磁灶能效标准锅简介

深圳市汇中测控设备有限公司制造及销售的商用电磁灶能效标准锅是根据 GB40876-2021《商用电磁灶能效限定值及能效等级》有关非一体式平灶标准测试锅及锅盖的要求制作。主要用于考核评定商用电磁灶能效限定值及能效等级的试验测试锅具。

技术要求：

1．锅体材质：锅底为 10Cr17（SUS430)，锅壁为 0Cr18Ni19(0Cr19Ni19);

2．锅盖材质；0Cr18Ni19(0Cr19Ni19);

3．锅身底部不能向外凸，底部最大凹度为 0.6%倍有效直径;

4．锅身及锅盖表面要光洁，锐边倒钝；

A1. 非一体式平灶标准锅几何形状见标准图A1, 尺寸图见表A1 , 单位为毫米

序号	锅口高度 Ha	锅口高度 Ha	锅口高度 Ha	锅口高度 Ha	锅口高度 Ha	锅口高度 Ha	锅口高度 Ha	锅口高度 Ha
1	325	299	300	3.0	1.2	16.6	13.8	26.5
2	425	399	400	3.0	1.2	17.0	13.8	30.0
3	525	499	500	3.0	1.2	17.6	13.8	30.0
4	630	599	600	3.0	1.2	18.0	13.8	22.5

表 A.1 标准锅具尺寸

A.2. 非一体式平灶标准锅盖几何形状见标准图A.2, 尺寸图见表A.2,单位为毫米

A.3. 非一体式凹形灶与一体灶标准锅盖几何形状见标准图 A.3,基本尺寸图见表 A.3 ,单位为毫米

序号	锅盖直径 D	锅盖厚度 t
1	200	1
2	250
3	300
4	350
5	400
6	450
7	500
8	550
9	600
10	650
11	700
12	800
13	900
14	1000
15	1100

表 A.3 二号标准锅盖尺寸
